EMBF224کنترلر بوسترپمپ فول درایو
کنترلر بوسترپمپ فول درایو FULL DRIVE CONTROLLER BOOSTER PUMP CONTROLLER FULL DRIVE EMBF224
0 (0)

0دیدگاه کاربران

شناسه محصول: EMBF224 دسته:
برند:

در انبار موجود نمی باشد

EMBF224کنترلر بوسترپمپ فول درایو

0 (0)

0دیدگاه کاربران

شناسه محصول: EMBF224 دسته:
برند:

موجودی: 44 عدد

ویژگی های محصول
  • دارای 4 خروجی آنالوگ برای اتصال 4 اینورتر
  • دارای 2 ورودی آنالوگ برای اتصال دو سنسور فشار
  • دارای 2 ورودی دما برای حفاظت از پمپ ها
  • دارای 4 خروجی و ورودی قابل تعریف
  • + موارد بیشتر - بستن
  • الکمارکتینگ
  • ۱ سال گارانتی
  • ۵ سال خدمات
  • ۷ روز مهلت تست

تومان۱۰,۵۰۰,۰۰۰

نقد و بررسی

EMBF224

کنترلر بوستر پمپ فول درایو (EMBF224)

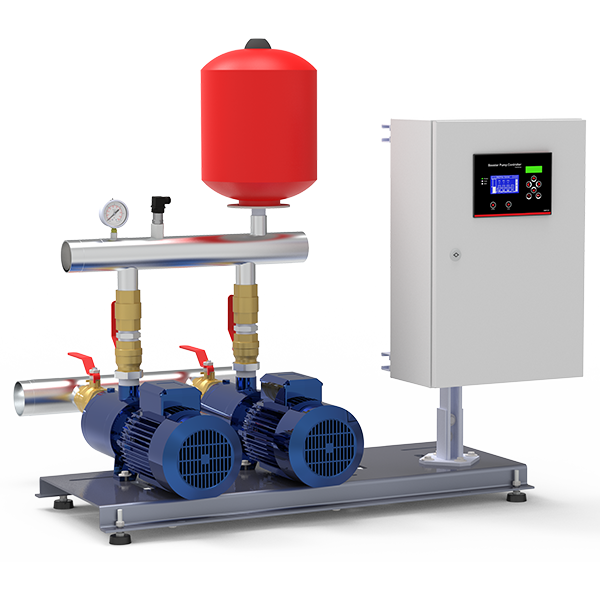

با توجه به سلیقه های مختلفی که در ساخت و اجرای بوسترپمپ های آبرسانی و آتشنشانی در ایران وجود دارد و تنوع در نوع تابلو فرمان ها و عملکرد آن ها و مشکلاتی که بعدا در خدمات دهی این تجهیزات وجود دارد.
ما را بر آن داشت که با تحقیق در این حوزه و رعایت استانداردهای بروز دنیا برای عملکرد بهتر بوسترپمپ آبرسانی و آتشنشانی یک محصول تخصصی و کاملی را در این زمینه طراحی و به تولید انبوه برسانیم ، و بعد از گذشت 10 سال بیش از 15000 پروژه موفق را در این حوزه با آموزش و حمایت مجریان تحویل کشور عزیزمان ایران بنمایم . امید است این تلاش مسیری باشد برای ارتقاء این صنعت.

نمایش کامل نقد و بررسی

توضیحات فنی

این محصول مناسب تابلو فرمان های می‌باشد که به ازای هر پمپ یک اینورتر دارند به این نوع تابلو فرمان ها تابلو های فول درایو گفته می شود، چهار عدد خروجی آنالوگی که در این محصول دیده شده قابلیت اتصال چهار اینور را به این محصول می دهد.
با هر بار خاموش و روشن شدن پمپ ها قابلیت چنجور دارند ، دو نوع چنجور در این قابل تنظیم می باشد، چنجور با هر بار خاموش و روشن شدن پمپ ها ، چنجور با تنظیم ساعت کارکرد ، که بسته به سلیقه و نیاز پروژه قابل اجرا هستند.
دو عدد ورودی آنالوگ برای اتصال دو عدد سنسور در این محصول وجود دارد که در صورت خرابی یکی از ورودی های سنسور این امکان را به کاربران می دهد که از ورودی دوم برای اتصال سنسور استفاده نمایند.
دو عدد ورودی دما pt100 هم در این محصول دیده شده که در ابدیت های بعدی نرم افزاری قابلیت کنترل کردن دمای کلکتور جهت حفاظت از پمپ به این محصول اضافه می شود.
این محصول قابلیت ارتباط با شبکه هوشمند BMS را دارد.

قابلیت ها

  • امکان اتصال سنسورهای :

6Bar  / 10 Bar / 16 Bar / 25 Bar / 40 Bar / 60 Bar

  • قابلیت اتصال سنسور ها با خروجی :

0-5 V / 4-20 mA / 0-20 mA / 0-10 mA / 2-10 V

  • قابلیت کالبیره کردن عدد نمایشی فشار کنترلر و گیج فشار روی کلکتور
  • قابلیت تنظیم سرعت نمایش فشار
  • قابلیت تنظیم زمان خارج کردن پمپ هنگام برخورد به فشار حفاظت
  • قابلیت تنظیم ماکسیمام فشار برای حفاظت از اتصالات
  • دارای ۴ خروجی آنالوگ برای اتصال ۴ درایو
  •  امکان جابه جایی نرم افزاری خروجی آنالوگ ها
  • دارای قابلیت change over برای تمامی پمپ ها
  • قابلیت تعریف دو مد چنجور مجزا Change با زمان کارکرد و Change با خاموش و روشن شدن
  • قابلیت تنظیم زمان کارکرد برای هر پمپ به صورت مجزا
  • قابلیت تشخیص پمپ معیوب و توانایی جایگزینی آن
  • دارای 5 ورودی قابل تعریف برای (MFI 1…5 ):

کنترل فاز خارجی – کنترل سطح خارجی – شستی امرجنسی – ماکس پرشر

  • سرویس گذاشتن پمپ ها به صورت سخت افزاری
  • دارای 3 خروجی رله ای قابل تعریف (MFO 1…3) :

فن – الارم – رله ردی – پرکن منبع ذخیره

  • دارای شبکه RS485
  • امکان ارتباط با شبکه هوشمند BMS
  • دارای تایمر های تاخیر در قطع و وصل خطای فلوتر
  • قابلیت کنترل منبع ذخیره آب و حذف تابلو پر کن
  • قابلیت تعریف رله پرکن منبع ذخیره آب
  • قابلیت تنظیم زمان تاخیر در قطع و وصل رله پر کن
  • دارای آلارم خود خرابی هنگام خاموش شدن دستگاه
  • قابلیت ثبت اسم و شماره تماس و نمایش آن هنگام بروز خطا
  • قابلیت فعال و غیر فعال کردن آلارم برای Error
  • نمایش تمامی ارور ها در صفحهError History
  • نمایش تمامی ورودی و خروجی ها در گزینه مانیتورینگ

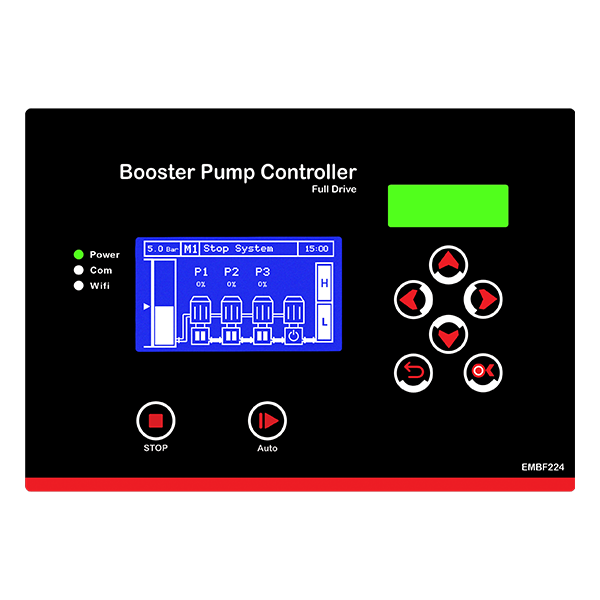

  • داری نمایشگر LED RGB با قابلیت تغییر رنگ ، برای تشخیص وضعیت های مختلف

رنگ سبز: فشار در دامنه مجاز قرار دارد.
رنگ آبی :کاهش فشار بیش از دامنه مجاز
رنگ زرد: افزایش فشار بیش از دامنه مجاز.
رنگ قرمز: سیستم دارای خطا می باشد.
رنگ بنفش: کنترلر از حالت اتوماتیک خارج شده است.

  • تغذیه 24 ولت جهت عمر بیشتر دستگاه و ایمنی بیشتر
  • دارای کنترل سطح مایعات داخلی
  • توانایی اتصال فلوتر خارجی
  • کنترل پمپ های دور متغیر به صورت PID واقعی و قابلیت تنظیم پارامترهای P وI و D
  • دارای LCD با وضوح 8000Pixel
  • قابلیت غیرفعال کردن کنترلر به صورت نرم افزاری
  • قابلیت تنظیم تایم تاخیر در وصل برای اضافه شدن پمپ ها
  • قابلیت تنظیم تایم تاخیر در قطع برای خارج شدن پمپ ها
  • قابلیت تعریف فرکانس Start جهت جلوگیری از افت فشار اولیه هنگام روشن شدن پمپ ها
  • قابلیت تعریف فرکانس STOP
  • قابلیت تعریف Full Load (تشخیص بسته بودن شیر فلکه ورودی کلکتور، تشخیص بسته بودن مکش و دهش پمپ، تشخیص هوا گرفتن پمپ ها، تشخیص ترکیدگی لوله در خروجی کلکتور )
  • قابلیت تست و چک کردن پمپ ها به صورت دستی
  • امکان اضافه شدن پمپ با سه شرط :
    1- Different
    2- PID
    3- Add Delay
  • اجراي Sleep با 4 شرط:
    1- وجود یک پمپ فعال در سیستم
    2- به پایان رسیدن تایمرOFF Delay
    3- تغییرات فشار کلکتور کمتر از مقدارGAP
    4- رسیدن به فرکانس set point بدون مصرف
  • قابلیت خارج کردن پمپ معیوب از سیستم به وسیله ی کاربر (Pump Service)
  • قابلیت تعریف سطح دسترسی به تنظیمات User Level Password
  • بیش از 15 هزار پروژه موفق
  • اجرای بیش از 80 درصد از پروژه های آبرسانی با کنترلر بوستر پمپ نسل 5
  • کاهش مصرف انرژی و کاهش هزینه نگهداری
  • افزایش عمر مفید پمپ ها چند برابر نمونه های مشابه
  • ساده سازی مدار فرمان
  • کاربری آسانتر از مدل های مشابه
  • دارای یک سال گارانتی واقعی

نقاط قوت

  • برای طول عمر بالا و جلوگیری از خرابی به علت نوسانات ولتاژ ،محصول دارای تغذیه 24DC ولت می باشد.
  • دو ورودی آنالوگ و دو ورودی دما که طی سال‌ها تجربه در این صنعت به این محصول اضافه شده خود گویای تجربه بسیار در طراحی این محصول می باشد
  • قابلیت تعریف رله آلارم مجزا برای تمامی آلارم ها
  • قابلیت تنظیم سرعت نمایش فشار
  • قابلیت تنظیم زمان خارج کردن پمپ بعد از برخورد به ماکسیمم فشار
  • قابلیت تعریف دو حالت چنجور اف چنجینگ و تایم چنجینگ به صورت مجزا
  • تنظیم زمان کارکرد هر پمپ به صورت مجزا
  • قابلیت سرویس گذاشتن هر پمپ به صورت سخت افزار
  • قابلیت تعریف رله پر کن منبع ذخیره آب و حذف تابلو پر کن
  • قابلیت ذخیره و ثبت اسم و شماره تماس و نمایش آن هنگام خطا
  • داری نمایشگر LED RGB با قابلیت تغییر رنگ ، برای تشخیص وضعیت های مختلف:

رنگ سبز: فشار در دامنه مجاز قرار دارد.

رنگ آبی :کاهش فشار بیش از دامنه مجاز

رنگ زرد: افزایش فشار بیش از دامنه مجاز.

رنگ قرمز: سیستم دارای خطا می باشد.

رنگ بنفش: کنترلر از حالت اتوماتیک خارج شده است

دانلود ها

    • دفترچه راهنمای کنترلر فول درایو EMBF224



  EMBF224




    • نقشه مدار فرمان کنترلر فول درایو :



   Full drive controller-1 PUMP



   Full drive controller-2 PUMP



   Full drive controller-3 PUMP



   Full drive controller-4 PUMP
