EMBP2022

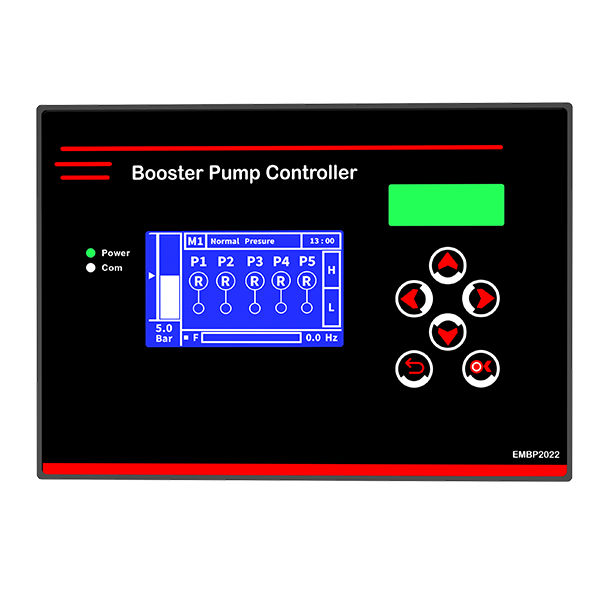

کنترلر بوستر پمپ مدل EMBP2022

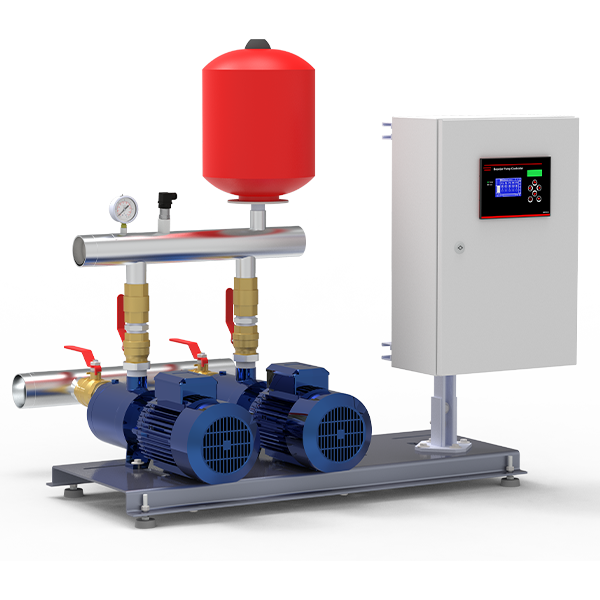

با توجه به سلیقه های مختلفی که در ساخت و اجرای بوسترپمپ های آبرسانی و آتشنشانی در ایران وجود دارد و تنوع در نوع تابلو فرمان ها و عملکرد آن ها و مشکلاتی که بعدا در خدمات دهی این تجهیزات وجود دارد.
ما را بر آن داشت که با تحقیق در این حوزه و رعایت استانداردهای بروز دنیا برای عملکرد بهتر بوسترپمپ آبرسانی و آتشنشانی یک محصول تخصصی و کاملی را در این زمینه طراحی و به تولید انبوه برسانیم ، و بعد از گذشت 10 سال بیش از 15000 پروژه موفق را در این حوزه با آموزش و حمایت مجریان تحویل کشور عزیزمان ایران بنمایم . امید است این تلاش مسیری باشد برای ارتقاء این صنعت.
نمایش کامل نقد و بررسی
توضیحات فنی
این محصول دارای هشت مد کاربردی برای سلیقه های مختلف اجرایی می باشد.
- MODE 1 : مناسب تابلو فرمان های دور متغیر تا دو درایو چنجوری و تابلو های غیر چنجوری تا (۵ پمپ)
- MODE 2 : مناسب تابلو فرمان های دور متغیر، چنجوری زیر 7/5Kw تا (۴ پمپ)
- MODE 3 : مناسب تابلو فرمان های دور متغیر، چنجوری بالای 7/5Kw تا (۴ پمپ)
- MODE 4 : مناسب تابلو فرمان های دور ثابت با سنسور فشار تا (۵ پمپ)
- MODE 5 : مناسب تابلو فرمان های دور ثابت با پرشر سوییچ تا ( ۵ پمپ)
- MODE 6 : مناسب تابلو فرمان های دور ثابت با پرشر سوئیچ داری پمپ پیشرو (JOCKEY ON / JOCKEY OFF) ( تا ۵ پمپ)
- MODE 7 : مناسب بوستر پمپ های سه و چهار پمپ پایین تر از 7/5Kw که دارای ژاکی درایو و یک درایو اصلی می باشد (مد ترکیبی M1+M2)
- MODE 8 : مناسب بوستر پمپ های سه و چهار پمپ بالاتر از 7/5Kw که دارای ژاکی درایو و یک درایو اصلی می باشد (مد ترکیبی M1+M3)
برای دریافت اطلاعات بیشتر در رابطه با مد ها،در قسمت دانلودها ، دفترچه راهنما کنترلر را مطالعه کنید.
قابلیت ها
- دارای 8 مد کاری برای سلیقه های اجرایی مختلف
- امکان اتصال سنسورهای :
6Bar / 10 Bar / 16 Bar / 25 Bar / 40 Bar / 60 Bar
- قابلیت اتصال سنسور ها با خروجی :
0-5 V / 4-20 mA / 0-20 mA / 0-10 mA / 2-10 V
- قابلیت کالبیره کردن عدد نمایشی فشار کنترلر و گیج فشار روی کلکتور
- قابلیت تنظیم سرعت نمایش فشار
- قابلیت تنظیم زمان خارج کردن پمپ هنگام برخورد به فشار حفاظت
- قابلیت تنظیم ماکسیمام فشار برای حفاظت از اتصالات
- دارای 2 خروجی آنالوگ برای اتصال 2 درایو
- امکان جابه جایی نرم افزاری خروجی آنالوگ دوم با خروجی آنالوگ اول هنگام خرابی آنالوگ اول
- کنترل ۴ پمپ به صورت چنجور تنها با یک درایو(MODE 3 )
- دارای قابلیت change over برای پمپ های یکسان (دورثابت – دور متغیر )
- قابلیت تعریف 2 مد چنجور مجزا Change با زمان کارکرد و Change با خاموش و روشن شدن
- قابلیت تنظیم زمان کارکرد برای هر پمپ به صورت مجزا
- قابلیت تشخیص پمپ معیوب و توانایی جایگزینی آن
- دارای 5 ورودی قابل تعریف برای (MFI 1…5 ):
کنترل فاز خارجی – کنترل سطح خارجی – شستی امرجنسی – ماکس پرشر
- سرویس گذاشتن پمپ ها به صورت سخت افزاری
- دارای 3 خروجی رله ای قابل تعریف (MFO 1…3) :
فن – الارم – رله ردی – پرکن منبع ذخیره
- دارای شبکه RS485
- امکان ارتباط با شبکه هوشمند BMS
- دارای تایمر های تاخیر در قطع و وصل خطای فلوتر
- قابلیت کنترل منبع ذخیره آب و حذف تابلو پر کن
- قابلیت تعریف رله پرکن منبع ذخیره آب
- قابلیت تنظیم زمان تاخیر در قطع و وصل رله پر کن
- دارای آلارم خود خرابی هنگام خاموش شدن دستگاه
- قابلیت ثبت اسم و شماره تماس و نمایش آن هنگام بروز خطا
- قابلیت فعال و غیر فعال کردن آلارم برای Error
- نمایش تمامی ارور ها در صفحهError History
- نمایش تمامی ورودی و خروجی ها در گزینه مانیتورینگ
- داری نمایشگر LED RGB با قابلیت تغییر رنگ ، برای تشخیص وضعیت های مختلف
رنگ سبز: فشار در دامنه مجاز قرار دارد.
رنگ آبی :کاهش فشار بیش از دامنه مجاز
رنگ زرد: افزایش فشار بیش از دامنه مجاز.
رنگ قرمز: سیستم دارای خطا می باشد.
رنگ بنفش: کنترلر از حالت اتوماتیک خارج شده است.
- تغذیه 24 ولت جهت عمر بیشتر دستگاه و ایمنی بیشتر
- دارای خود سرویس داخلی جهت جلوگیری از قفل شدن پمپ در صورت عدم کارکرد
- نمایش تعداد دفعات اجرا شده خود سرویس هر پمپ به صورت مجزا
- نمایش زمان باقی مانده خودسرویس هر پمپ به صورت مجزا
- قابلیت فعال یا غیر فعال کردن خود سرویس هر پمپ به صورت مجزا
- قابلیت اجرای دستی اتوماتیک برای تابلو های آتش نشانی هنگام خرابی حالت اتوماتیک
- قابلیت اجرای خود سرویس با دو روش:
1- با استفاده از شیر برقی
2- روشن کردن پمپ بعد از اتمام تایم خود سرویس
- دارای کنترل سطح مایعات داخلی
- توانایی اتصال فلوتر خارجی
- کنترل پمپ های دور متغیر به صورت PID واقعی و قابلیت تنظیم پارامترهای P وI و D
- دارای LCD با وضوح 8000Pixel
- قابلیت غیرفعال کردن کنترلر به صورت نرم افزاری
- قابلیت تنظیم تایم تاخیر در وصل برای اضافه شدن پمپ ها
- قابلیت تنظیم تایم تاخیر در قطع برای خارج شدن پمپ ها
- قابلیت تعریف فرکانس Start جهت جلوگیری از افت فشار اولیه هنگام روشن شدن پمپ ها
- قابلیت تعریف فرکانس STOP
- قابلیت تعریف Full Load (تشخیص بسته بودن شیر فلکه ورودی کلکتور، تشخیص بسته بودن مکش و دهش پمپ، تشخیص هوا گرفتن پمپ ها، تشخیص ترکیدگی لوله در خروجی کلکتور )
- قابلیت تست و چک کردن پمپ ها به صورت دستی
- امکان اضافه شدن پمپ با سه شرط :
1- Different
2- PID
3- Add Delay
- اجراي Sleep با 4 شرط:
1- وجود یک پمپ فعال در سیستم
2- به پایان رسیدن تایمرOFF Delay
3- تغییرات فشار کلکتور کمتر از مقدارGAP
4- رسیدن به فرکانس set point بدون مصرف
- قابلیت خارج کردن پمپ معیوب از سیستم به وسیله ی کاربر (Pump Service)
- قابلیت تعریف سطح دسترسی به تنظیمات User Level Password
- بیش از 15 هزار پروژه موفق
- اجرای بیش از 80 درصد از پروژه های آبرسانی با کنترلر بوستر پمپ نسل 5
- کاهش مصرف انرژی و کاهش هزینه نگهداری
- افزایش عمر مفید پمپ ها چند برابر نمونه های مشابه
- ساده سازی مدار فرمان
- کاربری آسانتر از مدل های مشابه
- دارای یک سال گارانتی واقعی
- پشتیبانی فنی ۲۴ ساعته
